Installare correttamente scatole sotto traccia e collegare cavi
Hevin Kocabas
mer., 09.11.2022
Le scatole sotto traccia vengono impiegate quando l’impianto elettrico viene installato sotto l’intonaco. Per l’installazione di prese, dimmer, interruttori e prese telefoniche è quindi necessario utilizzare scatole sotto traccia.
A seconda dell’applicazione si impiegano scatole di grandezze e varianti diverse. Nell’installazione delle scatole sotto traccia si devono inoltre osservare le norme di sicurezza e utilizzare i dispositivi di protezione individuale (DPI) . Qui ricevete consigli dai professionisti sull’installazione di scatole sotto traccia, sulla realizzazione dei necessari fori e sul collegamento dei cavi elettrici.

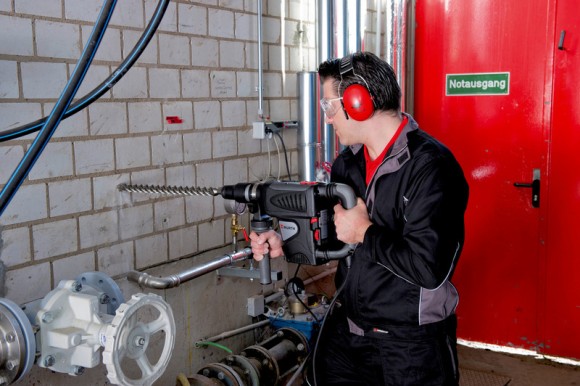

1° passo: praticare i fori
Le prese richiedono un’apertura circolare nella parete. Per poterle realizzare con precisione, è importante utilizzare la punta giusta. A seconda delle caratteristiche della parete, per il trapano a percussione si deve usare una punta speciale per carotaggi con corona in acciaio o diamantata: per carotaggi in laterizi e calcestruzzo va usata una punta con corona diamantata. Se la parete è invece di legno o di gesso, è consigliabile utilizzare una punta con corona metallica.
In generale, un potente trapano è di importanza fondamentale per praticare i fori per le prese. La sua potenza minima raccomandata deve essere di 700-800 watt (per pareti in laterizi) ed è ancora meglio se è maggiore.
Per praticare il foro in acciaio, acciaio inossidabile, ghisa, rame, bronzo, alluminio, legno e, in determinate condizioni, anche in materiale sintetico , consigliamo i seguenti prodotti professionali:
Passo 2: collegare i cavi
Il modo più efficiente per realizzare collegamenti sicuri per portare una linea in una scatola sotto traccia si ottengono con i morsetti Wago. Si tratta di morsetti a molla in cui basta inserire i conduttori che si bloccano automaticamente. Una vite come quella dei normali morsetti da lampadario non c’è.
Vengono utilizzati principalmente per collegare circuiti in scatole di derivazione per conduttori rigidi. I più recenti morsetti WAGO sul mercato abbinano i vantaggi dei morsetti a innesto con quelli dei morsetti da lampadario. Il loro aspetto e la modalità di funzionamento sono quelli dei morsetti a innesto. Il collegamento interno delle linee viene però realizzato tramite un archetto. Questo comodissimo ampliamento rende il morsetto WAGO di uso flessibile.
È anche importante che un punto di collegamento possa essere di nuovo aperto, in quanto talvolta occorre modificare o ampliare gli impianti elettrici. In questi casi un punto di collegamento che può essere di nuovo aperto è ovviamente un grande vantaggio.
Secondo il produttore, i morsetti Wago offrono i seguenti vantaggi:
Per l’installatore:
- Facile montaggio senza utensili
- Collegamento veloce e sicuro di conduttori flessibili senza lavorazione delle estremità
- Punto di collegamento sicuro grazie alla protezione dal contatto
- Collegamento sempre sicuro grazie alla tecnologia di morsetto a molla CAGE CLAMP®–
- Veloce montaggio delle lampade con test di funzionamento
Per il gestore:
- Collegamento sempre sicuro senza contatti allentati
- Utilizzo univoco e sicuro nel cambio delle lampade anche da parte di persone inesperte
- Punto di collegamento isolato con lampada smontata (lavori di ristrutturazione)
